低敏胶带并不是「完全不会过敏」，而是透过黏着剂、基材与整体结构的设计，降低皮肤过敏与刺激的可能性。而贴布造成的不适，不一定来自过敏，也可能与黏得太紧、撕除拉扯、残胶，以及透气性不足造成的闷热有关。

因此，一片好的低敏贴布，除了要贴得住，也要做到撕得下、少残胶、柔软服贴。接下来，就从贴布最关键的黏着剂与基材开始看看，这些特性究竟如何影响使用感受。

01不同基胶黏着剂各有取舍

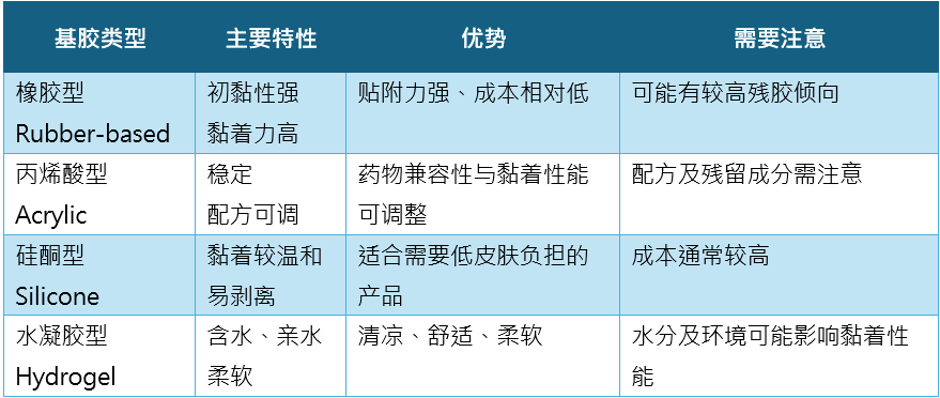

药贴常见的压敏黏着剂，可概略分为以下种类，同一类黏着剂，透过不同的配方、交联程度、增黏剂与制程，也可能产生完全不同的黏着与残胶表现。因此，比起问「哪一种胶最好？」更值得问的是，「这个配方能不能在黏得住与容易移除之间取得平衡？」

02从「黏、撕、拉、残胶」看药贴

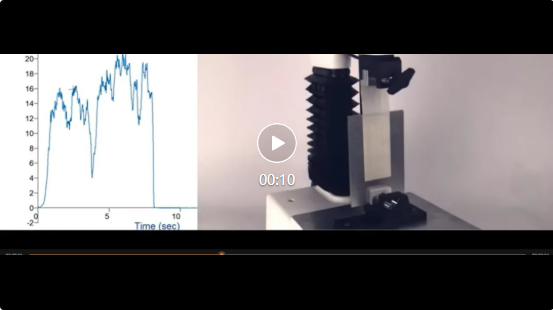

使用SMS多功能物性分析仪，透过力－时间、力－位移曲线观察黏着材料在接触、拉离及变形过程中的力学行为。

① Tack｜初黏性

轻轻贴上去，能不能快速黏住？初黏性太低不容易贴牢，初黏性太高可能增加移除负担或造成黏性转移，所以不是越高越好，而是要找到合适范围。

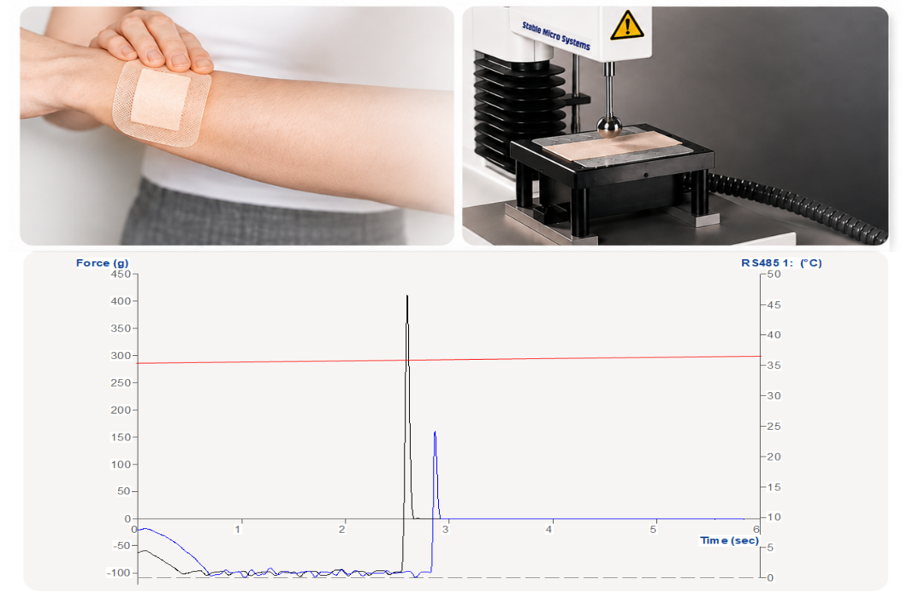

并通过模拟人体温度测试，比较不同温度下的黏附特征及剥离稳定性，以判断产品是「稳定贴附」「过度黏附」，还是因胶体结构变化而「固定能力下降」，为长期贴附及温度敏感型医用胶黏产品提供更贴近实际使用情境的评价依据。

②Adhesion｜黏附性：贴得住吗？

这是药贴最基本的性能之一。可以透过探头与标准基材接触，再进行拉离观察最大黏着力以及黏着功 (Work of Adhesion)，藉此比较不同配方、不同基胶或不同老化条件下的黏着能力。可以设计皮肤湿度条件的老化趋势，观察黏着性能是否改变。

通过模拟人体温度测试，比较不同温度下的黏附特征，判断产品是「稳定贴附」「过度黏附」，还是因胶体结构变化而「固定能力下降」，为长期贴附及温度敏感型医用胶黏产品提供更贴近实际使用情境的评价依据。

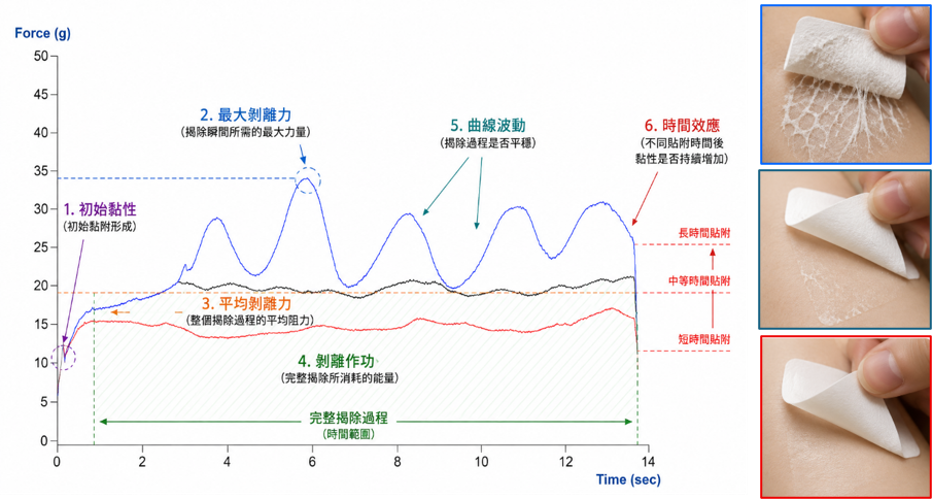

③Peel｜剥离力：撕下来容易吗？

这项测试也链接「低刺激」的产品概念，如果Peel Force 很高代表撕除需要更大的力量，但当然不能简单理解成剥离力越低越好，太低可能使用期间容易脱落；太高可能增加撕除时对皮肤的拉扯。所以真正需要找的是「足够固定，但能够平顺移除」的剥离性能。除了平均剥离力，也可以观察剥离曲线是否稳定。

④Cohesion｜内聚强度：会不会残胶？

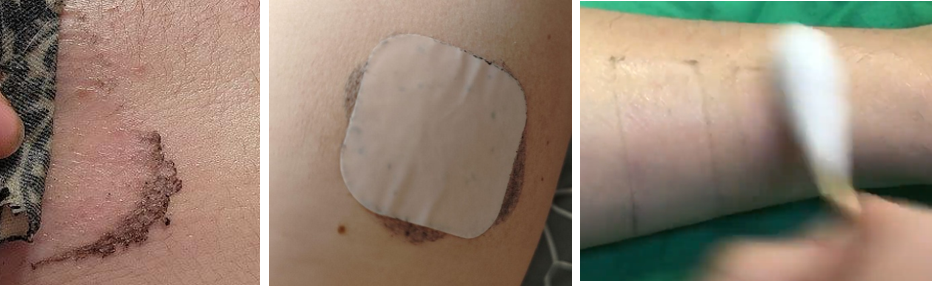

真正麻烦的，是「残胶」，很多人判断药贴好不好，不是只看黏不黏？但对使用者来说，另一个非常直接的感受是，撕下来之后，皮肤是不是黏黏的!

残胶通常与黏着剂的黏聚强度（Cohesion）与黏弹性有密切关系，黏着剂需要同时具备，对皮肤的黏附力，以及黏着剂本身的黏聚强度。如果Adhesion高Cohesion 不足，撕除时可能出现拉伸→拉丝→破裂→残胶，因此这个指标可以帮助判断不同配方的残胶倾向。

理想状态是基材黏性(贴布基材)>黏着(涂层)>初黏(皮肤)，撕除时黏着层完整跟着贴布离开，而不是，黏着层被拉开、撕裂，造成部分胶体留在皮肤上。也就是，黏附力太高，不一定是问题，真正的问题是「黏得住，但胶自己撑不住」。

⑤Shear｜抗剪切：活动时会不会滑？

药贴并不是贴上去就不动，皮肤会因为活动出现弯曲、伸展、摩擦、出汗，因此药贴还需要具有足够的抗剪切能力。例如，贴附 →加载 → 持续受到平行方向的力量。所以需要进一步观察位移量或失效时间，可比较不同黏着剂的持粘能力。模拟「贴了一整天，活动之后还在不在原来的位置？」

03别忘了贴布基材

药贴不是只有胶，即使黏着剂性能很好，如果基材太硬，仍可能贴不服→边缘翘起 →活动摩擦→ 使用不舒服，柔顺、服贴也是主要体验感，因此基材也需要评估以下：

柔软度 需要多大的力量才能弯曲？

柔顺性 受到反复弯折后，是否容易变形？

延展性 皮肤活动时，贴布能不能跟着伸展？

服贴性 能不能适应不同曲面？

以上可以透过适当的剥离的斜率(模量)进行量化。

04比较市售品牌不同药贴差异

透过球形探头与剥离测试，结合初粘性（Tack）、粘附力（Adhesiveness）、剥离力（Peel）及剥离斜率等多维度指标，能精准量化产品的使用体验，并建立客观物性与直观感官评价的关联性。

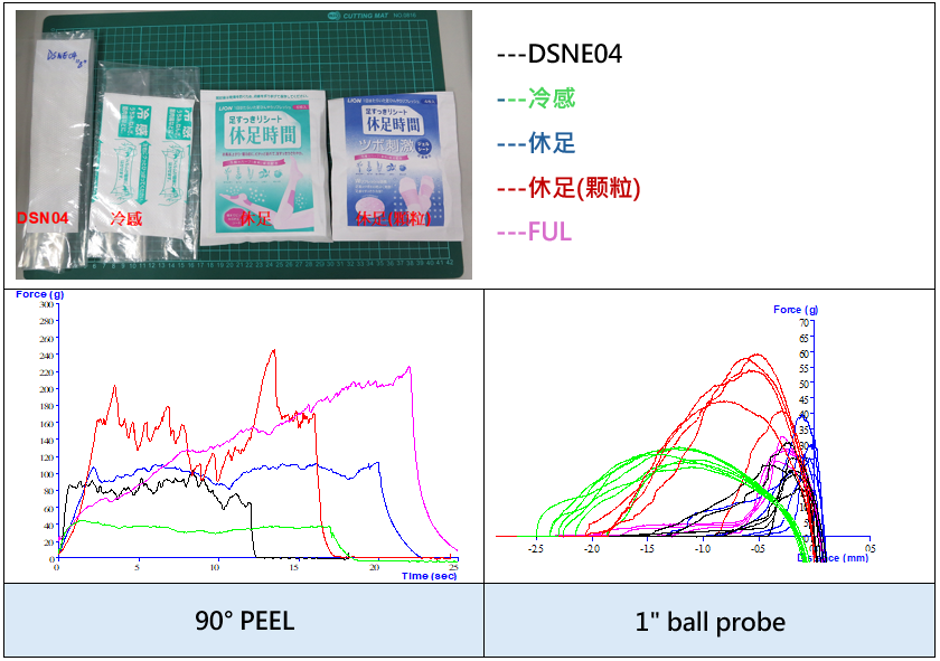

为量化不同产品的实际表现，以下挑选五款市售贴剂进行测试，解析各项关键数据的差异，进一步比对其物理指标与力学数据的使用对应趋势。

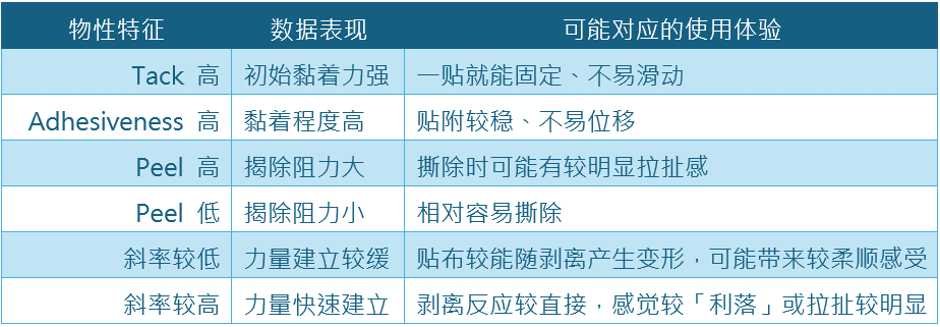

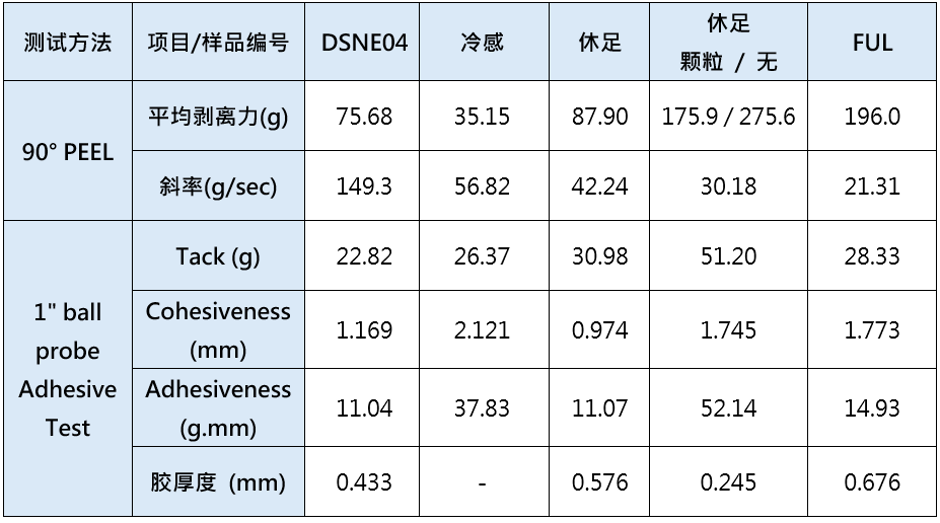

五种药贴从质构图形与数据，呈现不同的黏着策略，从初黏、稳定贴附，到剥离负荷与柔顺变形，每一组数据背后，对应的都是不同的使用体验。分析如下

DSNE04｜初黏较低，剥离力量建立快

Tack 为 22.82   g，初始黏附能力相对较低，但 90° PEEL 斜率高达 149.3 g/sec，剥离时力量建立较快。整体呈现初始黏着较温和，但剥离反应较直接的特征。

休足｜中等黏着，柔顺性较为平衡

Tack 为 30.98   g，具有一定的初始黏附能力；平均剥离力 87.90 g，斜率 42.24 g/sec，整体落在中间区间。呈现黏得住、但不过度依赖高黏着力，同时具一定柔顺变形能力的平衡型特征。

休足（颗粒）｜高初黏、高黏附，强化稳定贴附

Tack 51.20   g、Adhesiveness 52.14 g·mm，皆为五个样品最高，Peel 亦明显较高。这并非单纯追求「更黏」，而是高 Tack＋高 Adhesiveness＋高 Peel 的组合，反映其需要较强的黏着能力来维持贴附。对应使用感受，可能表现为贴上后较容易固定、不易位移，但相对也需要较大的力量撕除。这样的特征与其足底突起颗粒、需要维持稳定接触的设计相符。

冷感｜剥离负荷低，贴附与移除较容易

平均剥离力仅 35.15 g，为五个样品最低，Tack 26.37 g，具有基本的初始黏附能力；但 Adhesiveness 达 37.83 g·mm，显示接触后仍具有一定黏附程度。整体呈现贴附能力适中、剥离负荷较低的特征，因此在使用体验上可能较容易贴附，也较容易移除。

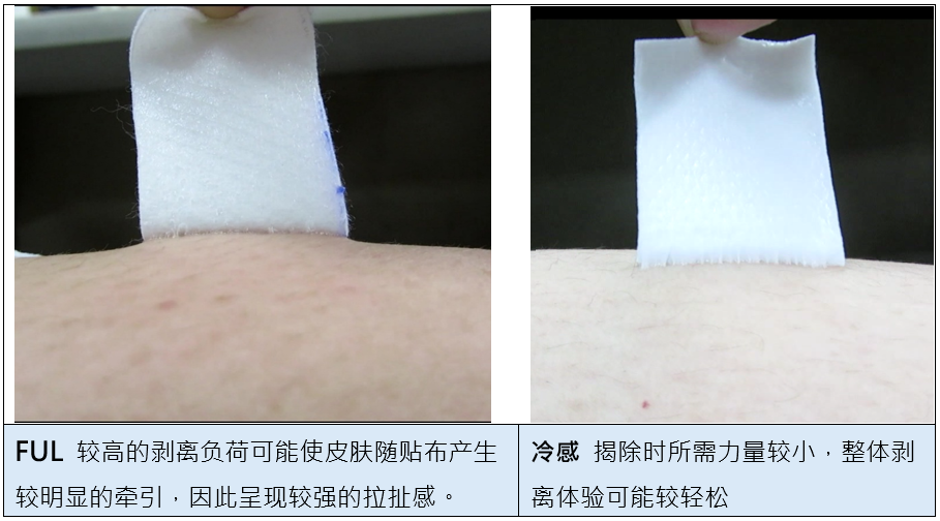

FUL｜高剥离负荷，力量建立最缓

平均剥离力达 196.0 g，属于较高的剥离负荷，但斜率仅 21.31   g/sec，为五个样品最低。这表示虽然整体需要较大的力量才能完成剥离，但力量并非快速建立，而是呈现较缓慢的力量变化，反映贴布在剥离过程中具有一定的变形与应力缓冲特征。

05下一代贴布的重要发展方向

未来的发展正从传统的「单纯止痛」向精准、长效、无感与智慧化转型。

①微针技术引入 (Microneedle   Pain Patches) —— 深度止痛与关节修复

传统酸痛贴布的药物很难穿透皮肤角质层到达深层肌肉或关节。未来微针技术将为深层疼痛带来革命性改变：

n   深层传递技术：利用微米级的可溶性微针（通常小于 1 毫米），无痛穿透角质层，将消炎止痛成分（如双氯芬酸钠、葡萄糖胺、玻尿酸）直接送达深层肌肉或关节腔。

n   应用场景：未来针对退化性关节炎、五十肩、深层职业肌肉劳损的贴布，将全面微针化，大幅提升止痛与修复效率。

② 物理、植物与长效化给药 (Drug-Free   & Long-Acting) —— 减少肝肾负担

长期使用非类固醇消炎止痛药（NSAID）贴布会带来肝肾代谢负担与胃肠道副作用。未来将更强调物理性与长效植物性疗法的结合：

n   微胶囊包埋技术 (Microencapsulation)：将薄荷醇、辣椒素、或大麻二酚（CBD，国际目前热门的止痛研发成分）等植物萃取物包埋。透过皮肤微摩擦与体温触发，达到 24至48小时的缓释效果，免去频繁更换。

n   石墨烯与微电流物理疗愈：基材引入石墨烯或微型印刷电池。贴片接触皮肤后，利用远红外线或微弱的生物电流（类似穿戴式低频电疗机）主动促进血液循环，达到不含西药成分（Drug-Free）的纯物理止痛。

③ 第二层皮肤的极致无感体验 —— 告别发痒、残胶与药味

传统贴布常有「闷热、过敏、撕除痛、浓郁药味」的缺点。未来的材料创新将彻底解决这些痛点：

n   智能无痛撕除胶体 (Switchable Adhesives)：研发新型聚丙烯酸酯或硅胶。平时黏性极强、耐汗水，但接触到特定光源（如温和蓝光）或特定温度的温水时，黏性分子结构会瞬间改变

n   超透气微孔与仿生纤维：基材采用比现行不织布更薄、更透气的奈米纤维薄膜。排汗率提升数倍，即使贴着运动打球，皮肤也能自由呼吸，完全杜绝发红发痒。

n   无味与现代香氛：透过新型脂质体技术锁住药味，让贴布不再散发传统的「老人药味」或浓烈薄荷味，甚至可以结合疗愈的森林系草本香氛（如薰衣草、雪松）。

④ 智能型与穿戴式结合 (Smart   Tracking)

酸痛贴布未来将不仅是消耗品，还可能成为复健管理的一部分：

n   温度感应变色贴布：当局部肌肉发炎、体温升高时，贴布基材会自动改变颜色（例如由蓝变红），提示患者发炎严重程度。

n   结合运动贴扎（Kinesiology）的智能结构：结合 AI 人体工学设计，根据不同肌肉群（如膝关节、下背部）推出专用剪裁的智能弹性贴布。在止痛的同时，提供物理性的肌肉支撑与保护。

⑤ 绿色环保与永续材料 (Green   & Sustainable)

随着ESG 全球趋势，贴布的化学溶剂与塑料基材正迎来绿色革命。

n   无溶剂热熔涂布 (Solvent-Free Hot Melt)：在制造丙烯酸酯或橡胶压敏胶时，全面淘汰有害的有机溶剂（如甲苯、醋酸乙酯），改用环保的热熔制程，降低碳排放。

n   生物可降解基材 (Biodegradable Backing)：传统基材多为 PET 或 PU 等塑料，未来将大量采用植物纤维、聚乳酸（PLA）或鱼鳞胶原蛋白等可 100% 自然降解的绿色基材。

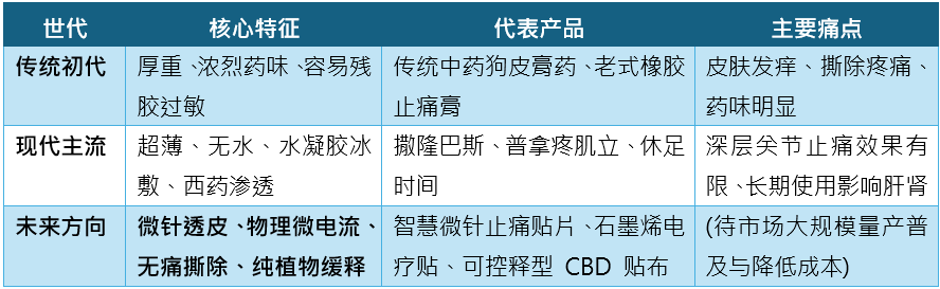

⑥贴布演进整理如下表

掌握胶体特性的差异，能精准满足产品在黏着力、亲肤低敏度与制造成本间的平衡与开发需求
