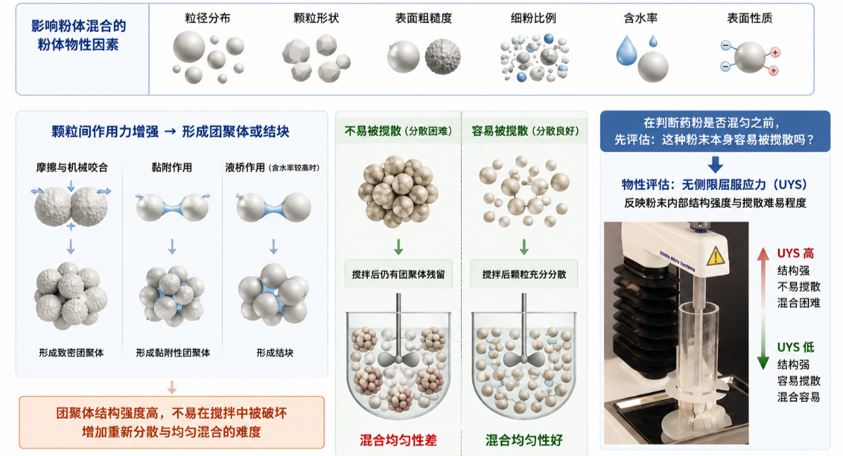

药品生产过程中，粉体混合直接影响后续送料、压片、胶囊填充及成品质量一致性。除了混合时间、转速与设备条件外，粉体自身物性同样关键。如粒径、形状、表面粗糙度、细粉比例及含水率等，都会影响颗粒间的摩擦、黏附与团聚。当颗粒间作用较强时，容易形成不易破坏的团聚或结块，增加重新分散与均匀混合的难度。

因此，在判断药粉最终是否混匀前，还能先确认粉末本身容易团聚吗？形成的结构容不容易被破坏与重新分散？

01为什么粉体物性会影响搅拌均匀性？

粉体混合过程中，颗粒会不断经历分散、迁移、剪切、碰撞与排列。若颗粒间作用较弱，形成的团聚结构较容易受到机械作用而破坏，颗粒能更容易重新排列与分布。相反，颗粒间作用较强，则容易形成团聚或结块，需要更大的机械作用才能将其打散。所以，粉体本身“好不好打散”，会直接影响搅拌分散的难易程度。

02无侧限屈服应力反映什么？

无侧限屈服应力（Unconfined   Yield Stress，UYS）可以理解为粉体形成结构后，有多难被破坏。

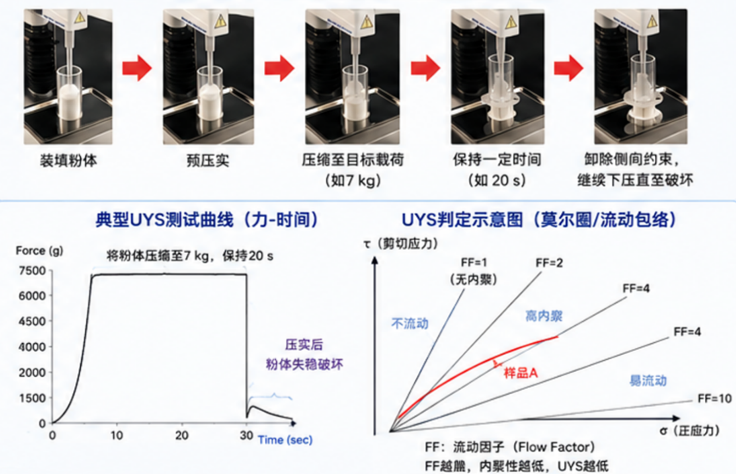

粉体经过堆积或压实后，颗粒之间会因为摩擦、黏附与机械咬合形成一定强度的结构。UYS开放式测试，就是观察需要多大的外力，才能让这个结构发生屈服或破坏。一般来说：

UYS较低 → 结构较弱 → 较容易混合均匀

UYS较高 → 结构较强 → 较难被打散

因此，在粉体混合过程中，UYS较高的粉末往往需要更强的机械作用，才能破坏原有的团聚或结块结构并重新分散。需要注意的是，UYS反映的是粉体结构强度与破坏难易程度，并不代表API含量或最终混合均匀度，结合结块强度、内聚性等指标，可以更完整地比较不同粉末的搅拌分散难易程度。

03哪一种药粉更容易被搅散

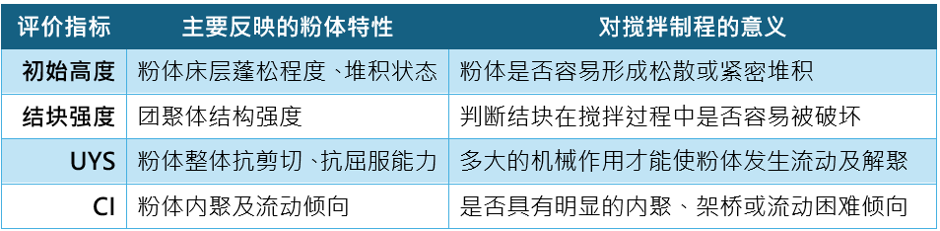

两种药粉搅拌分散特性分析，以 Sample A 与Sample B 两种药粉进行测试，通过初始高度、结块强度、无侧限屈服应力（UYS）及Cohesive Index（CI），评估粉体的堆积状态、结块强度及内聚特性。结果显示，两种粉末均属于Cohesive（内聚性粉体），说明颗粒之间存在一定的内聚作用。指标对应意义如下

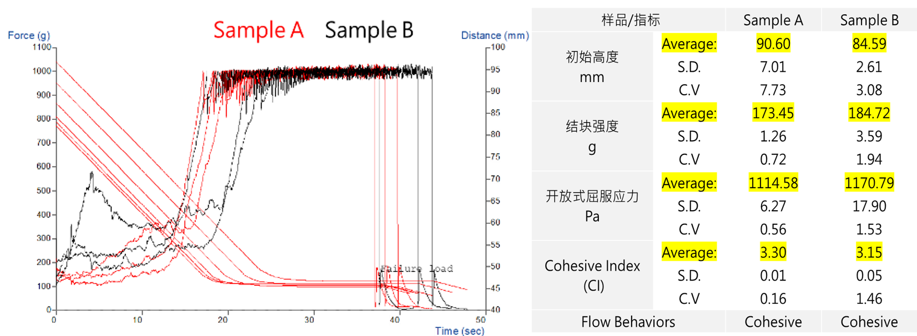

从结块强度与UYS 来看，Sample A均低于 Sample B，表示Sample A 的团聚结构较弱，受到搅拌或剪切时较容易被破坏，整体更有利于分散；Sample B 的团聚结构相对较强，可能需要更充分的搅拌或剪切作用才能达到良好的分散效果。

从初始高度来看，Sample A 为90.60 mm，高于 Sample B 的84.59 mm，说明Sample A 的粉体床层较为蓬松、堆积较松散。蓬松度较高是否可能伴随较多细粉，可能增加投料及搅拌过程中的扬尘风险?后续可进一步结合粒径分布、堆积密度及粉尘性进行确认。此外，Sample   A 的结块强度与 UYS 的 CV 均较低，说明重复测试结果较集中，粉体状态相对稳定。

综合来看，Sample A「蓬松、结块较弱、较易分散」；Sample B「堆积较紧、结块较强、需要更多机械作用」。

若从实际制程考虑，Sample   A 重点关注细粉与扬尘，Sample B 则重点关注团聚与混合分散效率。

04颗粒间的黏聚，会如何影响搅拌与后续加工？

粉体并不是彼此独立的颗粒集合。粉粒与粉粒、颗粒与颗粒之间会受到黏附、摩擦及机械咬合等作用影响，并可能进一步聚集形成团块。当颗粒间的黏聚作用较弱、形成的团聚结构容易被破坏时，粉体在搅拌过程中更容易被打散并重新分布，有利于不同组分之间的均匀混合；反之，当颗粒间黏聚作用较强、容易形成较稳定的团块时，则可能需要更高的混合强度或更长的搅拌时间，才能达到较理想的分散状态。

因此，从开放式的无侧限屈服应力、结块强度及内聚性指标，可进一步了解颗粒之间的黏聚、成团与搅拌分散倾向。

不过，粉体容易被搅散之后，是否就代表后续加工过程一定稳定？当颗粒受到进一步压缩或外力作用时，是否又容易重新聚集，甚至形成片状结构？下一篇，我们将进一步从粉体的“成片性”切入，观察颗粒间相互作用如何影响后续加工行为。
