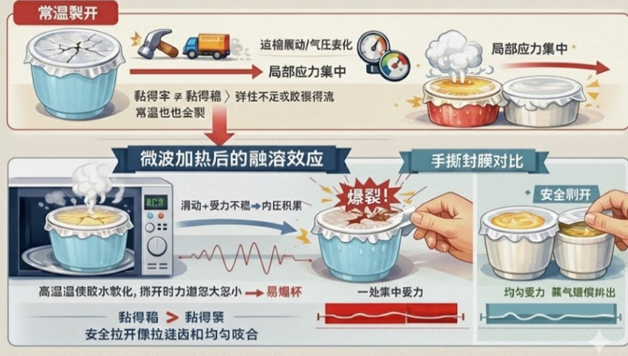

明明还在常温状态，封膜却莫名裂开，让人怀疑是不是坏了？微波加热后，轻轻一撕，热气与蛋液瞬间喷溅四处？甚至产品下线时外观完好，却在仓储或运输途中自行破裂，被投诉「根本还没撕就漏了」。

这不是意外，而是 材料特性×制程方式×内应力累积× 恰当的加热方式 叠加后的必然结果。

为什么不加热也会裂？关键在于：黏得牢 ≠ 黏得稳

即使初始黏力很强，如果胶膜咬合点稀疏、质地偏硬脆，遇到运输震动或气压变化时，也可能因缺乏柔韧性导致应力集中，如同绷紧的琴弦瞬间断裂。这类失效背后，通常存在四大制程隐患：

封口压力不均
自动化封口时，如果封口头（Heat   Seal Head）应力分布不均，会造成封口环胶黏剂出现“虚焊”。看似封好，但结合力微弱，轻微晃动或碰撞就会从最弱点裂开。

内压力与残留气体（内应力）
充填过程中若杯内残留空气，或内容物冷却时产生微量气体，以及储存及运输过程中温度波动或挤压时，内压会寻找最薄弱点释放，若封膜弹性不足就会使封口处产生疲劳裂纹。

胶膜涂层厚度不均
涂层过薄或分布不均容易产生力学断点，无法承受环境温差引起的伸缩，封膜就会自动撕裂。

内容物污染封口处（油脂或液体）
充填过程中若蛋液或油脂溅到杯缘，会造成界面失效，使胶黏剂无法真正与杯材结合，形成看不见的“物理缺口”，封膜可能从此慢慢剥离。

简言之，常温裂开是“密封完整度”与“材料应力分布”综合失效，而非单纯黏力问题。

加热方式不恰当引发封膜的“融溶效应（Melting Phenomenon）”

加热方式不恰当会导致热封层（Sealant layer）发生热松弛或半融熔现象。当胶材达到玻璃化转变温度以上时，原本稳固的分子链变得如流体般易滑动。这种软化直接改变了剥离行为：撕开时力值不再线性，而是呈现“粘滞-滑动”（Stick-Slip）的不稳定位移，导致撕开感不均匀。

2. 压力爆发机制：从疲劳到瞬爆

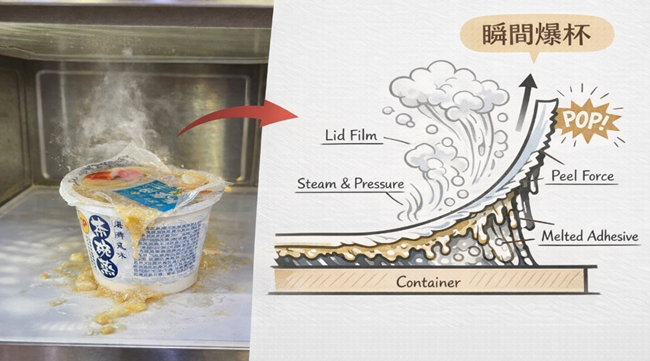

在高温环境下，已软化的热封界面已无法承载杯内急剧上升的饱和蒸气压，若排气不畅，内部便形成一个高压瞬时系统。当尝试撕开封膜时，施力点与软化胶材之间会产生   「卡顿—骤滑」 的力学震荡，在这种力道波动的瞬间，失衡的内压会精准寻找并击穿先前在运输中产生的疲劳薄弱点。最终，封膜从微观的“隐形裂缝”演变为灾难性的“爆裂喷溅”。

撕膜时的友好体验，关键在于“黏得稳”

传统测试通常仅关注「最大剥离力」的单一点数值，但实际风险隐藏在力值波动特征（Waveform Characteristics）中，针对这一讯号，超技设计一套以模拟剥离测试，追踪封膜在动态撕开过程中的微小波动与聚合物胶黏行为，从而预测潜伏的危险信号，为预防撕裂失控与喷溅提供科学依据。

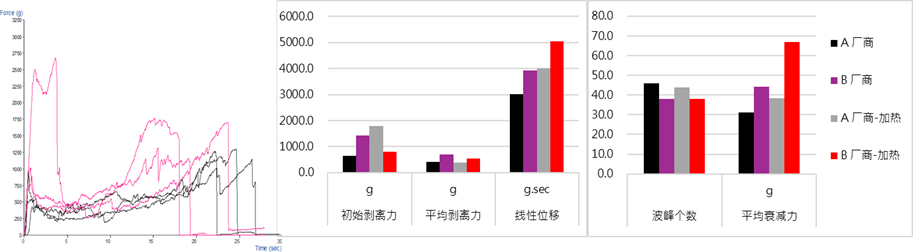

A厂商：剥离力高，但波峰少、位移距离长。说明封口胶膜结构刚硬、加热后易融溶流动，剥离时产生滑移和拉伸，应力无法分散，遇运输或气压变化就容易瞬间裂开。

B厂商：加热后波峰多且密集，胶材保持稳定连续受力，蒸气可随撕开缓缓排出，爆杯几率低。就像拉链的齿扣紧密，每一处都均匀咬合，即使力不大也能安全拉开。

智能化判定：软件自动判别功能 (GO/NO-GO)

为消除人工判读的主观误差，透过自动化判别功能并能将判定结果自动存入数据库，建立不同批次包材的质地模型，作为后续供货商开发与验收的科学依据。

多维度判定矩阵：

系统不再仅以「最大力值」为唯一准则，而是同步运算波峰密度   (Peak Density)、总作功 (Total Work) 与 力值波动标准偏差。

实时 GO/NO-GO 警示：

GO (合格)：曲线符合设定的震荡阈值，显示胶材咬合均匀，即为安全包材。

NO-GO (不合格)： 侦测到波峰间距过大或长距离位移滑移，系统自动标记为「潜在爆裂风险」，拦截肉眼无法察觉的隐性缺陷。

通过动态剥离测试捕捉微瞬态波动，我们将传统的单一指标判定进化为前瞻性的风险

预测模型。这套方案能精准预判即食杯在撕开瞬间的喷溅概率，以科学的“预警力”，为

封膜包装提供确定的质量安全边界。
